FRA 5310

HAEFELY_FRA_5310
Katalógus azonosító: Frequency Response Analyzers FRA 5310
Az FRA 5310 egy olyan diagnosztikai műszer, amely a transzformátor-tekercselés mechanikai torzulásait észleli. Ezeket a torzulásokat rövidzár során megjelenő elektrodinamikus erők vagy szállítás közben keletkezett károk okozhatják. Az SFRA (Sweep Frequency Response Analysis) módszer a tekercselésen széles frekvenciatartományban mért átviteli függvényen alapul. A rendszer rögzíti a transzformátorok frekvenciaválasz „ujjlenyomatát”. Még a kis tekercselmozdulások vagy torzulások is olyan leolvasható változást okoznak az átviteli görbén, amelyet a műszer képes észlelni. Speciális aktív mérőszondák minimálisra csökkentik a próbatárgy csatlakoztatásának és földelésének hatását, ami ismételhető méréseket eredményez.
olvasson tovább

FRA 5311

HAEFELY_FRA_5311

Katalógus azonosító: FRA 5311

Az FRA 5311 SFRA-mérő (Sweep Frequency Response Analyser) fizikai sérülés, szállítás során vagy rövidzárlat következtében keletkezett transzformátor tekercs-elmozdulásokat és mechanikai hibákat észleli az IEC 60078-18 szabványban meghatározottak szerint.

olvasson tovább

Szakértői támogatás

A nagyfeszültségű villamos szigetelésdiagnosztikában használatos műszerek csupán kis darabszámban készülnek, mivel csak viszonylag kevés vállalat üzemeltet nagyfeszültségű berendezést. Emiatt a műszerfejlesztés és gyártás költségei kisszámú eladható műszer árában kell, hogy megtérüljenek. Ez okozza azt, hogy az ilyen műszerek ára viszonylag magas.
Ebből következik, hogy alaposan meg kell fontolni, hogy melyek azok a módszerek, amelynek rendszerbe illesztésével hatékonyan és megtérülően tudjuk megelőzni az üzemzavarokat, és tudjuk csökkenteni a karbantartási, üzemeltetési költségeket.

Cégünk munkatársai sok évtizedes tapasztalattal rendelkeznek a szigetelésdiagnosztikai műszerek alkalmazásában és fejlesztésében is. Az ezen a területen megszerzett tudást ajánljuk ügyfeleinknek, amikor nagyértékű műszerek beszerzéséről kell dönteniük. …

olvasson tovább

EKOFLUID

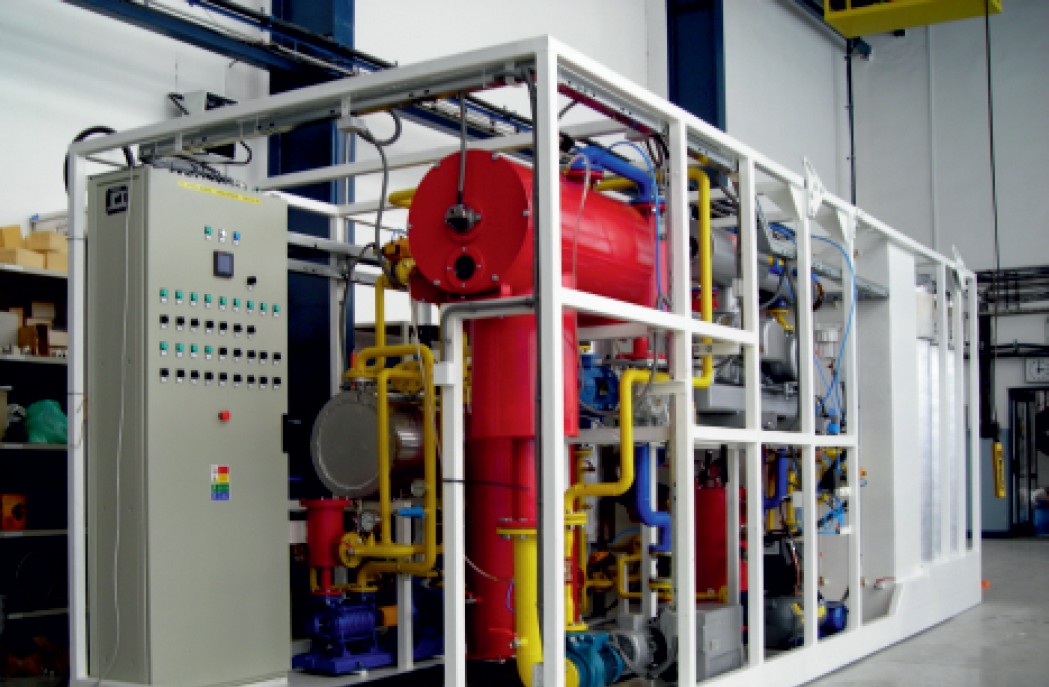

A szigetelés állapotának javítására irányuló, az EKOFLUID által kifejlesztett REOIL® technológia alkalmazása nagyon hatékony, növeli a transzformátor élettartamát. Ezt az üzem közben elvégezhető eljárást az irreverzibilis károsodások bekövetkezése előtt ajánlatos elvégezni.
A technológia a regenerálás során nagyon jó minőségű adszorbeáló anyagokat használ, melyek magas adszorpciós képessége lehetővé teszi az olajszennyeződések és az öregedéstermékek eltávolítását az olajból és ezzel visszaállítani az olaj eredeti tulajdonságait az MSZ IEC 60422 előírásnak megfelelően. A REOIL® hatékonyan alkalmazható a korrozív olajok mentesítésére is.
A REOIL® technológia alapja az adszorbens telítődése után történő „readszorbeálási” folyamat, amit közvetlenül a berendezésben végzünk el. Ez a folyamat lehetővé teszi, hogy kb. 300-szor lehessen felhasználni ugyanazt a töltetet. Üzem küzben is
olvasson tovább

Visszatérő feszültség mérés (RVM) – B&C

Magyar fejlesztésű mérőműszer az olaj-papír szigetelési rendszerek általános állapotának vizsgálatára. A "magyar módszer". Cégünk egyik tulajdonosa, a B&C Kft. gyárja az egész világ számára Tettex márkanév alatt.

Könnyű, hordozható készülék 200 és 2000V között állítható mérőfeszültséggel. Az olaj papír rendszer polarizációs spektrumának vizsgálatával a papír nedvességtartalmára és öregedési állapotára lehet következtetni. Szigetelési ellenállásmérő funkcióval is rendelkezik.

Olaj-papír transzformátorok és papírkábelek vizsgálatára ajánlott. (Nemzetközi szinten folynak kísérletek a műszer használatának polietilén kábelek vizsgálatára történő kiterjesztésére.).  Termékismertető
olvasson tovább

MIDAS Micro 2883

HAEFELY_MIDAS_micro_2883

Katalógus azonosító: MIDAS micro 2883

A MIDAS micro 2883 egy forradalmi kapacitás & tangens delta / teljesítménytényező / veszteségi tényező mérőműszer, amely nagyfeszültségű berendezések (transzformátorok, átvezetőszigetelők, kondenzátorok stb.) szigetelésének vizsgálatára használható. A készülék teljes egészében egy ellenálló, görgőkkel ellátott tokba van építve. Az egydobozos kivitelével, amelynek súlya mindössze 25 kg, ez az eszköz könnyen szállítható bármely mérési helyszínre a terepen, vagy a gyárban. Minden tartozék egy robusztus táskában tárolható, amely magához a tokhoz rögzíthető. A kábeldobok gyorssá és kényelmessé teszik a telepítést és a tárolást. A MIDAS rövidítés mobil szigetelés diagnosztikai és elemző rendszert jelent (Mobile Insulation Diagnosis & Analyzing

olvasson tovább

MIDAS 2881

HAEFELY_2881_MIDAS

Katalógus azonosító:  MIDAS 2881

A MIDAS 2881 egy hordozható tangens delta mérő műszer, mely az elektromos berendezések nagyfeszültségű szigetelési veszteségeinek mérésére szolgál, időszakos karbantartás, ill. ellenőrzés során. Különösen hasznos az alállomásokon és más terepi helyszíneken tapasztalható zord elektromos környezetben. Az üzemi frekvencián történő vizsgálatra tervezett MIDAS automatikusan méri és rögzíti a veszteségi tényezőt (tan delta), a teljesítménytényezőt (cos F) és az impedanciák minden egyéb releváns értékét. A mérőműszer a szigetelőanyag sérüléseit, vagy változásait gyorsan és megbízhatóan észleli.

olvasson tovább

2914 Szilárdanyag-vizsgáló cella

HAEFELY_2914

Katalógus azonosító: 2914 Szilárdanyag-vizsgáló cella

A 2914-es típusú vizsgálócella a szilárd szigetelőanyagok, például papír és műanyag fóliák veszteségi tényezőjét, relatív permittivitását és fajlagos ellenállását méri. A vizsgálócella egy árnyékolt mérőelektródával van felszerelve, amely kiküszöböli a részkapacitásokat, amelyek befolyásolnák a mérési eredményt.

olvasson tovább

2903 Olaj teszt cella

HAEFELY_2903

Katalógus azonosító: 2903 Olajvizsgáló cella

A 2903 típusú vizsgálócella a folyékony szigetelőanyagok, például szigetelőolajok dielektromos tulajdonságait méri, meghatározza a veszteségi tényezőt (tangens deltát), a relatív permittivitást (dielektromos állandót), valamint a fajlagos ellenállást. A vizsgálócellát úgy tervezték, mint egy árnyékolt mérőelektródájú hengeres kondenzátort (árnyékológyűrűs kondenzátor), így képes kikerülni a részkapacitásokat, amelyek befolyásolhatnák a mérési eredményeket.

olvasson tovább

5288a Kompenzáló Induktivitás

HAEFELY_5288a

Katalógus azonosító: 5288a

A MIDAS rendszer kapacitív terhelési tartománya növelhető ennek a kompenzáló induktivitásnak (rezonáns induktor) a használatával. Az 5288a kézi hangolású 12 kV, 40 kVA induktív tekercset tartalmaz. Elsősorban generátorokhoz, vagy más nagy kapacitású terhelésekhez használatos a helyszíni vizsgálatok során.

olvasson tovább
